NSK精密軸承
Precision Bearings
NSK 7901CTYNDBTLP4軸承
| 產品名稱： | 7901CTYNDBTLP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-04-30 16:33:23 | 內徑 | 12 |
| 外徑 | 24 | 厚度 | 6 |
| rmin | 0.3 | rmin | 0.15 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【9：尺寸系列：19系列】【01：內徑：12 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DBT：四列 / / / \ 配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7901CTYNDBTLP4軸承代號說明
7
9
0
1
C
T
Y
N
D
B
T
L
P
4
7：NSK高性能標準NSKHPS系列軸承
9：尺寸系列：19系列
01：內徑：12 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

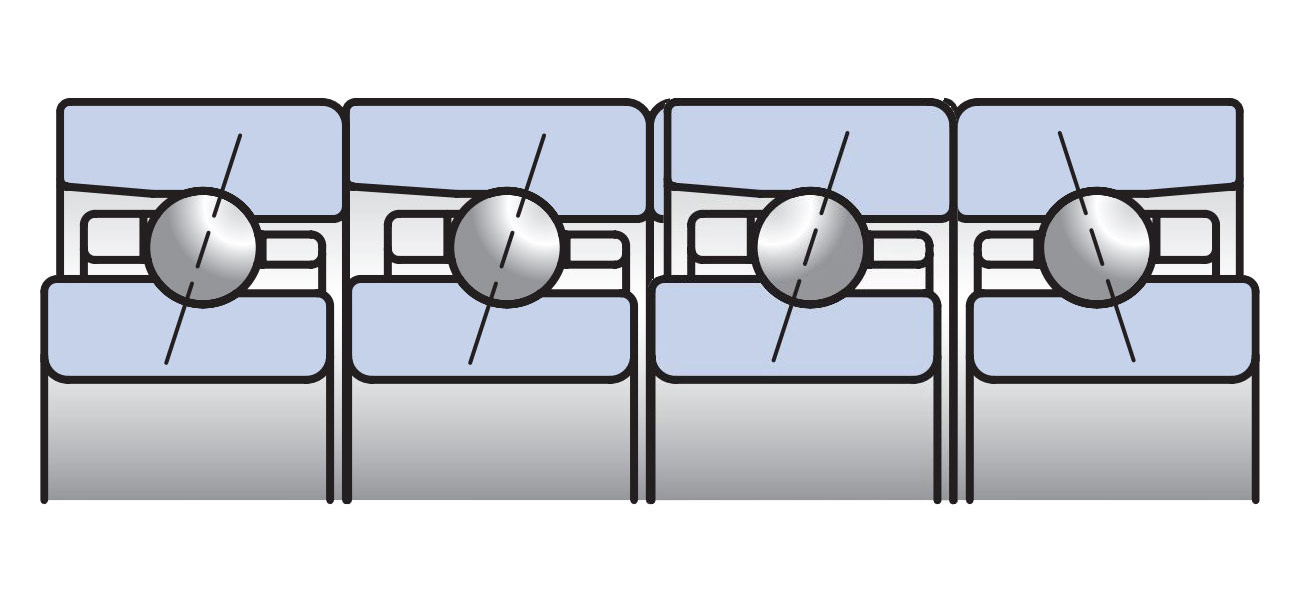

DBT：四列 / / / \ 配對
L：輕預緊
P4：ISO 4級
NSK 7901CTYNDBTLP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
四列 / / / \ 配對
輕預緊- 基本尺寸
- d 12 mm 內徑
- D 24 mm 外徑
- B 6 mm 厚度
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr 14.2 kN 額定動載荷
- Cor 7.44 kN 額定靜載荷
- 極限軸向載荷
- 1.45 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 14.7 系數
- 有效載荷中心
- a 5.4 mm 作用點位置
- 極限轉速
- Grease 47925（安全轉速35943.75） /min 脂潤滑
- Oil 72975（安全轉速54731.25） /min 油潤滑
- 安裝相關尺寸
- da min 14.5 mm
- Da max 21.5 mm
- Db max 22.8 mm
- ra max 0.3 mm
- rb max 0.15 mm
- 預緊力
- L 32 N
- 軸向剛度
- L 32 N/μm
- 徑向剛度
- L 192 N/μm
- 測量軸向游隙
- L 4 μm
- 質量
- 0.044 kg 參考
