NSK 7236ATYNDBDLP5軸承
| 產品名稱： | 7236ATYNDBDLP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-10-19 20:09:13 | 內徑 | 180 |
| 外徑 | 320 | 厚度 | 52 |
| rmin | 4 | rmin | 1.5 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【36：內徑：180 mm】【A：接觸角 30°】【TYN：滾動體引導聚酰胺樹脂保持架】【DBD：三列 / / \ 配對】【L：輕預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7236ATYNDBDLP5軸承代號說明
7
2
3
6
A
T
Y
N
D
B
D
L
P
5
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
36：內徑：180 mm
A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架

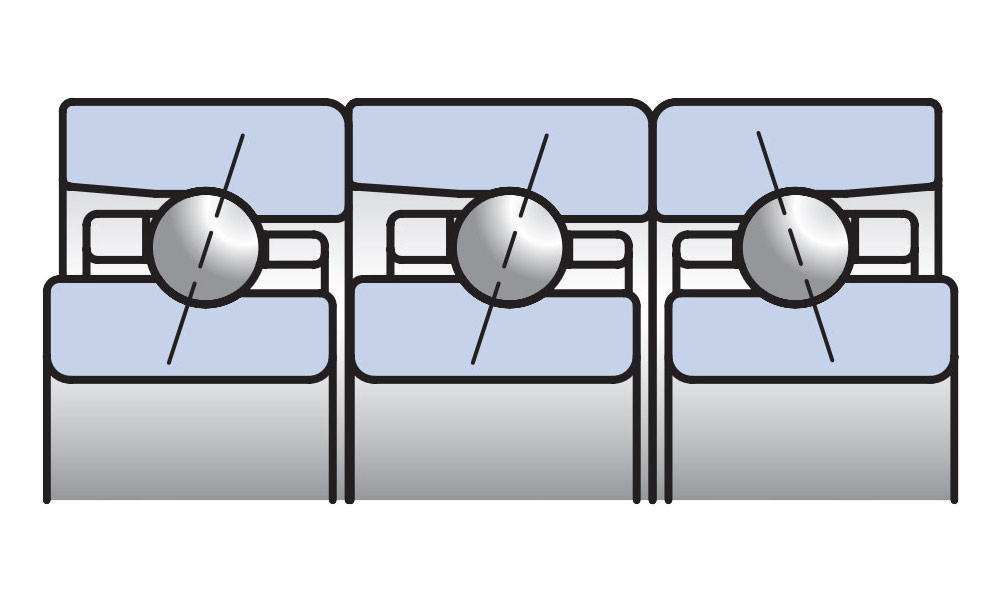

DBD：三列 / / \ 配對
L：輕預緊
P5：ISO 5級
NSK 7236ATYNDBDLP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°
滾動體引導聚酰胺樹脂保持架
三列 / / \ 配對
輕預緊- 基本尺寸
- d 180 mm 內徑
- D 320 mm 外徑
- B 52 mm 厚度
- rmin 4 mm
- r1 min 1.5 mm
- 基本額定載荷
- Cr 915 kN 額定動載荷
- Cor 1155 kN 額定靜載荷
- 極限軸向載荷
- 246 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 98.2 mm 作用點位置
- 極限轉速
- Grease 1820（安全轉速1365） /min 脂潤滑
- Oil 2520（安全轉速1890） /min 油潤滑
- 安裝相關尺寸
- da min 198 mm
- Da max 302 mm
- Db max 311 mm
- ra max 3 mm
- rb max 1.5 mm
- 預緊力
- L 10015.04 N
- 軸向剛度
- L 1413.4 N/μm
- 徑向剛度
- L 2058.98 N/μm
- 測量軸向游隙
- L -86 μm
- 質量
- 54.3 kg 參考
