NSK精密軸承
Precision Bearings
NSK 7219CTYNDBBLP5軸承
| 產品名稱： | 7219CTYNDBBLP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-08-06 19:38:31 | 內徑 | 95 |
| 外徑 | 170 | 厚度 | 32 |
| C | B | ||
| SN | SN | ||
| rmin | 2.1 | rmin | 1.1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【19：內徑：95 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DBB：四列 / / \ \ 配對】【L：輕預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7219CTYNDBBLP5軸承代號說明
7
2
1
9
C
T
Y
N
D
B
B
L
P
5
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
19：內徑：95 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

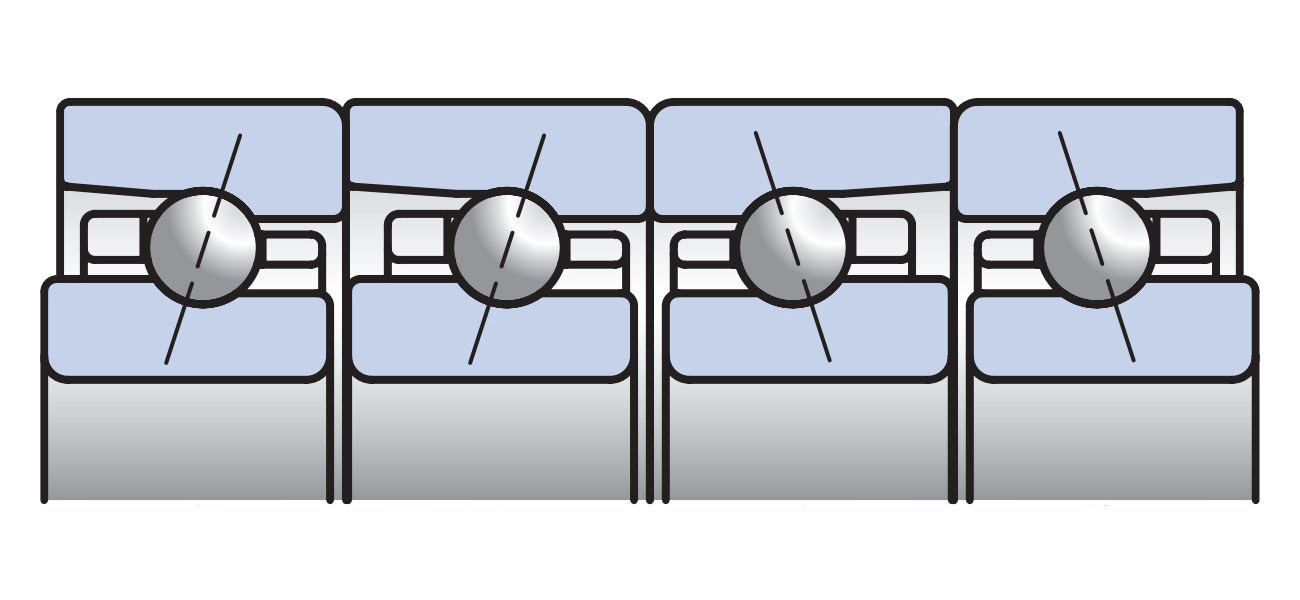

DBB：四列 / / \ \ 配對
L：輕預緊
P5：ISO 5級
NSK 7219CTYNDBBLP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
四列 / / \ \ 配對
輕預緊- 基本尺寸
- d 95 mm 內徑
- D 170 mm 外徑
- B 32 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 2.1 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 556 kN 額定動載荷
- Cor 448 kN 額定靜載荷
- 極限軸向載荷
- 76 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 14.6 系數
- 有效載荷中心
- a 33.7 mm 作用點位置
- 極限轉速
- Grease 6525（安全轉速4893.75） /min 脂潤滑
- Oil 9975（安全轉速7481.25） /min 油潤滑
- 安裝相關尺寸
- da min 107 mm
- Da max 158 mm
- Db max 163 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- L 1752 N
- 軸向剛度
- L 260 N/μm
- 徑向剛度
- L 1560 N/μm
- 測量軸向游隙
- L -66 μm
- 質量
- 10.56 kg 參考
