NSK 7048ATYNSUMP5軸承
| 產品名稱： | 7048ATYNSUMP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-11-14 20:21:19 | 內徑 | 240 |
| 外徑 | 360 | 厚度 | 56 |
| rmin | 3 | rmin | 1.1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【48：內徑：240 mm】【A：接觸角 30°】【TYN：滾動體引導聚酰胺樹脂保持架】【SU：?jiǎn)瘟腥f(wàn)能配對】【M：中預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7048ATYNSUMP5軸承代號說明
7
0
4
8
A
T
Y
N
S
U
M
P
5
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
48：內徑：240 mm
A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架
SU：?jiǎn)瘟腥f(wàn)能配對

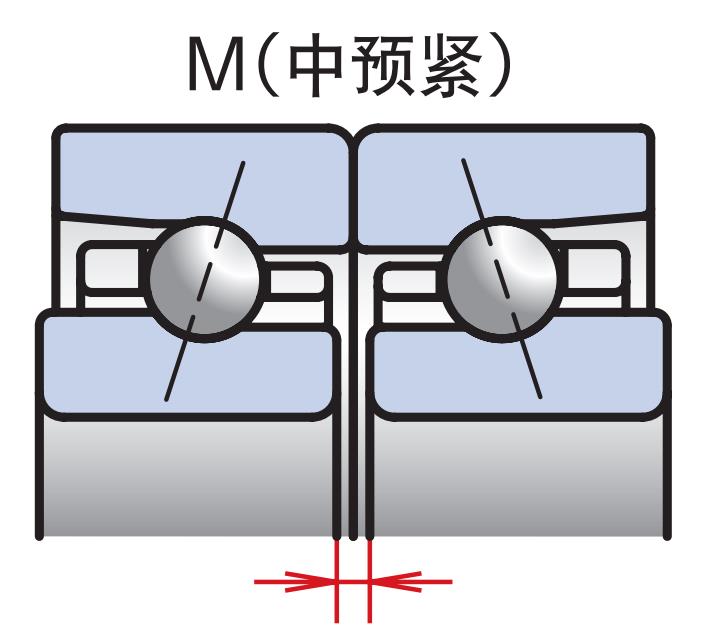

M：中預緊
P5：ISO 5級
NSK 7048ATYNSUMP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°
滾動體引導聚酰胺樹脂保持架
單列萬能配對
中預緊- 基本尺寸
- d 240 mm 內徑
- D 360 mm 外徑
- B 56 mm 厚度
- rmin 3 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 300 kN 額定動載荷
- Cor 430 kN 額定靜載荷
- 極限軸向載荷
- 265 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 114.6 mm 作用點位置
- 極限轉速
- Grease 2200（安全轉速1650） /min 脂潤滑
- Oil 3000（安全轉速2250） /min 油潤滑
- 安裝相關尺寸
- da min 254 mm
- Da max 346 mm
- Db max 353 mm
- ra max 2.5 mm
- rb max 1 mm
- 預緊力（DB、DF組合）
- EL 1584 N
- L 7755 N
- M 20305 N
- H 31460 N
- 軸向剛度（DB、DF組合）
- EL 653 N/μm
- L 1141 N/μm
- M 1631 N/μm
- H 1934 N/μm
- 徑向剛度
- EL 914.2 N/μm
- L 1597.4 N/μm
- M 2283.4 N/μm
- H 2707.6 N/μm
- 測量軸向游隙
- M -148 μm
- 質量
- 19.3 kg 參考
