NSK 90BNR10XDBCA20P4軸承
| 產品名稱： | 90BNR10XDBCA20P4軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-18 17:31:47 | 內徑 | 90 |
| 外徑 | 140 | 厚度 | 24 |
| C | 29 | B | 5.5 |
| SN | 14.5 | SN | 2.2 |
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【90：內徑：90 mm】【BNR：接觸角 18°】【10：10系列】【X：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體】【DB：雙列背對背配對】【CA20：特殊軸向游隙，游隙中間值 20μm】【P4：ISO 4級】
咨詢熱線：13924080008NSK 90BNR10XDBCA20P4軸承代號說明
9
0
B
N
R
1
0
X
D
B
C
A
2
0
P
4
90：內徑：90 mm
BNR：接觸角 18°
10：10系列
X：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
DB：雙列背對背配對

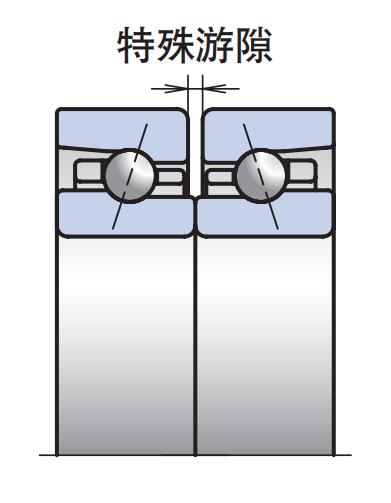

CA20：特殊軸向游隙，游隙中間值 20μm
P4：ISO 4級
NSK 90BNR10XDBCA20P4軸承詳細參數
基本尺寸
安裝尺寸
接觸角 18°
SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
雙列背對背配對
特殊軸向游隙，游隙中間值 20μm- 基本尺寸
- d 90 mm 內徑
- D 140 mm 外徑
- B 24 mm 厚度
- C 29 mm
- BN 5.5 mm
- SN 14.5 mm
- SB 2.2 mm
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Cr -35 kN 額定動載荷
- Cor -33 kN 額定靜載荷
- 極限軸向載荷
- 31.5 kN 極限軸向載荷
- 接觸角
- 18 ° 接觸角
- 系數
- f0 10.9 系數
- 有效載荷中心
- a 30.7 mm 作用點位置
- 極限轉速
- Grease 18300 /min 脂潤滑
- Oil 28700 /min 油潤滑
- 安裝相關尺寸
- da min 99 mm
- Da max 131 mm
- Db max 134 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 質量
- 1.16 kg 參考
