NSK精密軸承
Precision Bearings
NSK 30BNR19HTDBCA5P4軸承
| 產品名稱： | 30BNR19HTDBCA5P4軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-06 15:29:47 | 內徑 | 30 |
| 外徑 | 47 | 厚度 | 9 |
| BN | 1.1 | SN | 5.6 |
| SB | 1.4 | rB | 0.3 |
前后綴及基本代號含義：【30：內徑：30 mm】【BNR：接觸角 18°】【19：19系列】【H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體】【T：酚酸酰樹脂保持架（RHP型號）】【DB：雙列背對背配對】【CA5：特殊游隙】【P4：ISO 4級】
咨詢熱線：13924080008NSK 30BNR19HTDBCA5P4軸承代號說明
3
0
B
N
R
1
9
H
T
D
B
C
A
5
P
4
30：內徑：30 mm
BNR：接觸角 18°
19：19系列
H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
T：酚酸酰樹脂保持架（RHP型號）
DB：雙列背對背配對

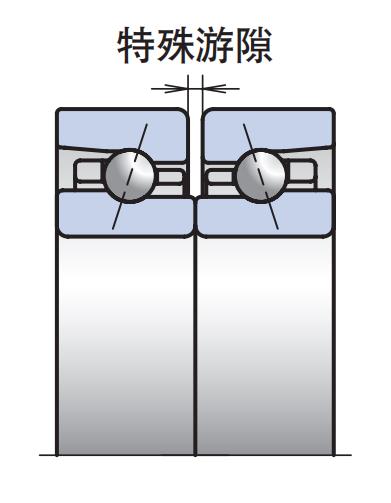

CA5：特殊游隙
P4：ISO 4級
NSK 30BNR19HTDBCA5P4軸承詳細參數
基本尺寸
安裝尺寸
接觸角 18°
SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
酚酸酰樹脂保持架（RHP型號）
雙列背對背配對
特殊游隙- 基本尺寸
- d 30 mm 內徑
- D 47 mm 外徑
- B 9 mm 厚度
- BN 1.1 mm
- SN 5.6 mm
- SB 1.4 mm
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr -6.3 kN 額定動載荷
- Cor -4.05 kN 額定靜載荷
- 極限軸向載荷
- 3.8 kN 極限軸向載荷
- 接觸角
- 18 ° 接觸角
- 系數
- f0 10.5 系數
- 有效載荷中心
- a 10.8 mm 作用點位置
- 極限轉速
- Grease 46800 /min 脂潤滑
- Oil 72800 /min 油潤滑
- 安裝相關尺寸
- da min 32.5 mm
- Da max 44.5 mm
- Db max 45.8 mm
- ra max 0.3 mm
- rb max 0.15 mm
- 質量
- 0.043 kg 參考
