NSK NN3019TBKRCC1P4 Q軸承
| 產品名稱： | NN3019TBKRCC1P4 Q軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-06-10 20:41:17 | 內徑 | 95 |
| 外徑 | 145 | 厚度 | 37 |
前后綴及基本代號含義：【NN：雙列圓柱滾子軸承，內圈帶擋邊】【3：寬度系列：03系列】【0：尺寸系列：10系列】【19：內徑：95 mm】【TB：滾子引導PPS樹脂保持架】【KR：內圈內孔為圓錐孔（錐度1:12）】【CC1：圓柱內孔標準游隙】【P4：ISO 4級精度】【 Q：商業包裝，金色紙盒不覆膜單個或成對包裝】
咨詢熱線：13924080008NSK NN3019TBKRCC1P4 Q軸承代號說明
N
N
3
0
1
9
T
B
K
R
C
C
1
P
4
Q
NN：雙列圓柱滾子軸承，內圈帶擋邊
3：寬度系列：03系列
0：尺寸系列：10系列
19：內徑：95 mm
TB：滾子引導PPS樹脂保持架
KR：內圈內孔為圓錐孔（錐度1:12）
CC1：圓柱內孔標準游隙
P4：ISO 4級精度
Q：商業包裝，金色紙盒不覆膜單個或成對包裝
NSK NN3019TBKRCC1P4 Q軸承詳細參數

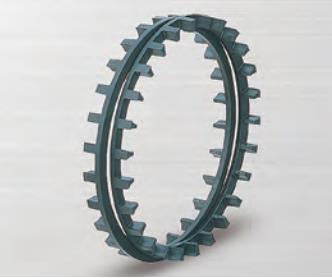

滾子引導PPS樹脂保持架
圓柱內孔標準游隙- 基本尺寸
- d 95 mm 內徑
- D 145 mm 外徑
- B 37 mm 厚度
- rmin 1.5 mm
- 基本額定載荷
- Cr 173 kN 額定動載荷
- Cor 246 kN 額定靜載荷
- 滾子外接圓直徑
- Ew 132 mm 滾子直徑
- 質量
- 1.91 kg 參考
- 極限轉速
- Grease 7100 /min 脂潤滑
- Oil 8400 /min 油潤滑
- 安裝相關尺寸
- da min 103 mm
- d1a min 104 mm
- Da max 137 mm
- Da min 134 mm
- ra max 1.5 mm
- 圓錐孔軸承的非互換性游隙
- CC9min 10 μm
- CC9max 25 μm
- CC0min 20 μm
- CC0max 35 μm
- CC1min 25 μm
- CC1max 45 μm
- 圓柱孔軸承的非互換性游隙
- CC1min 10 μm
- CC1max 30 μm
- 標準油孔尺寸表（E44型）
- dh 2.5 μm 油孔徑
- W 5 μm 油溝槽寬度
- m 4 μm 孔數
